STM32 Nucleo için SPSGRF-868 modülünü temel alan Sub-1 GHz’lik RF genişleme kartıdır.

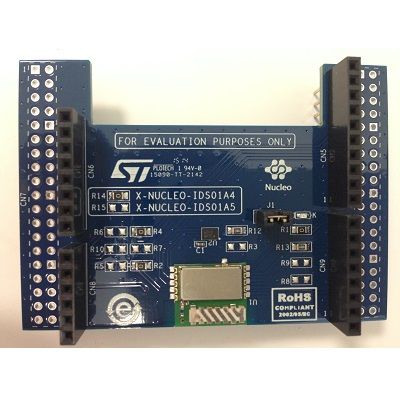

X-NUCLEO-IDS01A4, STM32 Nucleo kartlarının SPIRIT1 RF modülü SPSGRF-868 genişlemesine dayanan bir değerlendirme kartıdır. SPSGRF-868 modülü 868 MHz ISM bandında çalışır. ETSI sertifikasına sahiptir. X-NUCLEO-IDS01Ax'in çalışma frekansının tanımlanması (x = 4 veya 5) iki direnç (R14 ve R15) ile gerçekleştirilir. MORPHO ve Arduino UNO R3 konnektör düzeniyle uyumludur. X-NUCLEO-IDS01A4, SPM bağlantıları ve GPIO pinleri üzerinden STM32 mikrodenetleyicisiyle arayüz oluşturur. Kullanıcı, dirençleri takarak veya çıkararak GPIO'ların bazılarını değiştirebilir.
Sub-1 GHz RF Genişletme Kiti X-NUCLEO-IDS01A4 Genel Özellikleri
SPSGRF-868'e dayalı STM32 Nucleo genişleme kartı
SPGRF-868 özellikleri: -Düşük güç, düşük veri hızı alt 1 GHz SPIRIT1 alıcı-vericiye dayalı 868 MHz ETSI sertifikalı modül -Entegre Balun (BALF-SPI-01D3) -Çip anten
STM32Nucleo boardları ile uyumlu
Arduino UNO R3 konektörleriyle donatılmıştır
Ölçeklenebilir çözüm; daha büyük sistemler için çoklu tahtaları basamaklayabilen
STM32Cube üretici yazılımı ile uyumlu, noktadan noktaya iletişim için örnek üretici yazılımı
