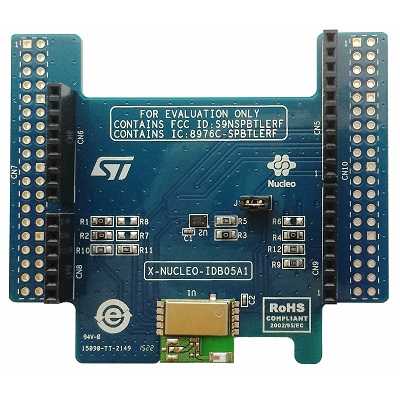

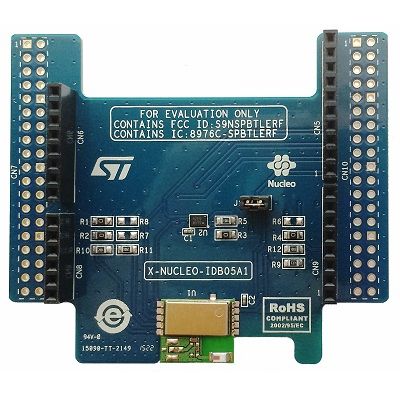

STM32 Nucleo için SPBTLE-RF modülüne dayalı BLE Genişletme Kartı X-NUCLEO-IDB05A1 STMicroelectronics
X-NUCLEO-IDB05A1, STM32 Nucleo kartlarının genişletilmesine izin vermek için SPBTLE-RF BlueNRG-MS RF modülünü temel alan bir BLE değerlendirme kartıdır. SPBTLE-RF modülü FCC (FCC ID: S9NSPBTLERF) ve IC sertifikalıdır. (IC: 8976C-SPBTLERF)
X-NUCLEO-IDB05A1, ST Morpho ve Arduino UNO R3 konnektör yerleşimi ile uyumludur, kullanıcı gerekirse ST Morpho konnektörlerini monte edebilir. X-NUCLEO-IDB05A1, SPI pini üzerinden STM32 mikro denetleyiciyle arayüz oluşturur ve kullanıcı, değerlendirme panosundaki bir direnci değiştirerek varsayılan SPI saatini, SPI çip seçimini ve SPI IRQ' yu değiştirebilir.
BLE genişletme kartı X-NUCLEO-IDB05A1 Genel Özellikleri
STM32 Nucleo için SPBTLE-RF modülüne dayalı STM32 genişletme kartı
X-NUCLEO-IDB05A1, FCC ve IC sertifikalı SPBTLE-RF modülünü içerir.
SPBTLE-RF: Bluetooth Düşük Enerji FCC ve Bluetooth dayalı IC sertifikalı modül ® SMART 4.1 ağ işlemcisi, BlueNRG-MS,Entegre Balun (BALF-NRG-01D3), çip anten
STM32Nucleo boardları ile uyumludur.
Arduino UNO R3 konnektörü ile donatılmıştır.
Daha büyük sistemler için birden fazla kartı basamaklayabilen ölçeklenebilir çözümler
STM32Cube üretici yazılımı ile uyumlu ücretsiz kapsamlı geliştirme yazılımı kütüphanesi ve BlueNRG-MS için örnek
