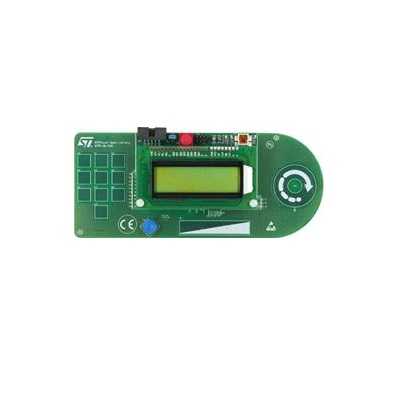

STM8L Değerlendirme Kiti STMT/8L-EV1
Değerlendirme kiti STMT/8L-EV1, STM8L için dokunma algılama kütüphanesi içerir.
STMT / 8L-EV1, standart STM8Lxxx mikrodenetleyicileri tanıyan tasarımcıların, geleneksel elektromekanik anahtarları dokunmatik algılayıcı ile değiştirerek daha üstün görünüm ve dokunmatik algılamalı bir kütüphaneye sahip STM8L değerlendirme kartıdır. Tasarımcılar böylece dokunma/algılama işlevlerini iletişim, LED kontrolü, bip sesi, LCD kontrolü vb. gibi geleneksel MCU özellikleriyle birleştirebilir.
Dokunma algılayıcı kütüphane 8 bitlik STM8L mikrodenetleyicilerini kapasitif bir dokunmatik anahtar denetleyicisine dönüştürmek için eksiksiz ve ücretsiz bir kaynak kodu çözümüdür.
Değerlendirme Kiti STMT / 8L-EV1 Genel Özellikleri
- 48-pin LQFP paketinde bir STM8L151 ile tasarlanmış donanım çözümü
- 10 adet dokunmatik buton, 1 tekerlek ve 1 kaydırıcı sunan dokunmatik algılama arabirimi
- Dokunmatik tuşları, tekerlek ve kaydırıcı durumunu ve parametrelerini bildirmek için LCD ekran
- Yapılandırılabilir işlem: yeniden başlatma, düşük güç modu süresi, yeniden kalibrasyon zaman aşımı, tekerlek / kaydırıcı çözünürlüğü.
- Kullanıcı yazılımı değerlendirmesi için yerleşik ST-Link arayüzü
- Dokunma algılayıcı kütüphane aşağıdakileri içerir:
- Sağlam ve kanıtlanmış ücret transfer devri ilkesi
- İletken gürültüye karşı mükemmel bağışıklık
- 16 kapasitif algılama kanalını destekler
- Örnekleme kondansatörleri için kanal başına sadece 1 G/Ç ve her grupta 1 G/Ç ile düşük BOM
- 3 kanal kullanarak 8 bit çözünürlüğe kadar kaydırıcı
- Hızlı toplama süresi (genellikle dokunmatik tuş için 2 ms, tekerlek / kaydırıcı için 7 ms)
- Gelişmiş işleme özelliği: otomatik kalibrasyon, Debounce filtreleme, Çevre kontrol sistemi (ECS), Algılama hariç tutma sistemi
Ürün hakkında detaylı bilgi almak için tıklayın.
