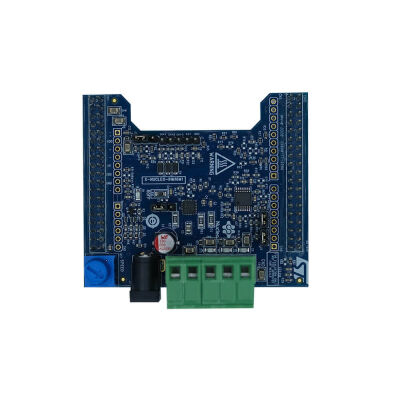

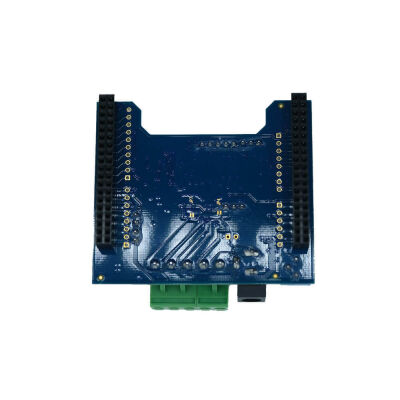

Motor Sürücü Genişletme Kartı X-NUCLEO-IHM16M1 STMicroelectronics
X-NUCLEO-IHM16M1 motor sürücüsü genişletme kartı, üç fazlı fırçasız motorlar için STSPIN830 monolitik sürücüyü temel alır.
STSPIN830, tam bir koruma seti ile birlikte ayarlanabilir eşikli bir PWM akım sınırlandırıcısını yerleştirir.
STM32 Nucleo geliştirme kartına takılabilir ve ilave STM32 Nucleo genişletme kartlarıyla birlikte kullanılabilir.
Motor Sürücü Genişletme Kartı X-NUCLEO-IHM16M1 Genel Özellikleri
- 7 ila 45 V arası çalışma voltajı
- 1,5 A rms'ye kadar çıkış akımı
- Tek ve üç shunt algılama desteği
- Bekleme modu
- 3 veya 6 PWM girişi arasında ayarlanabilir esnek doğrudan sürüş
- Ayarlanabilir referanslı akım sınırlayıcı
- Aşırı akım, kısa devre ve kilitleme korumaları
- Termal kapatma ve düşük voltaj kilitlemesi
- BEMF algılama devresi
- Veri yolu voltajı ve PCB sıcaklık algılama
- Hall efekt tabanlı sensörler ve encoder için giriş konnektörü
