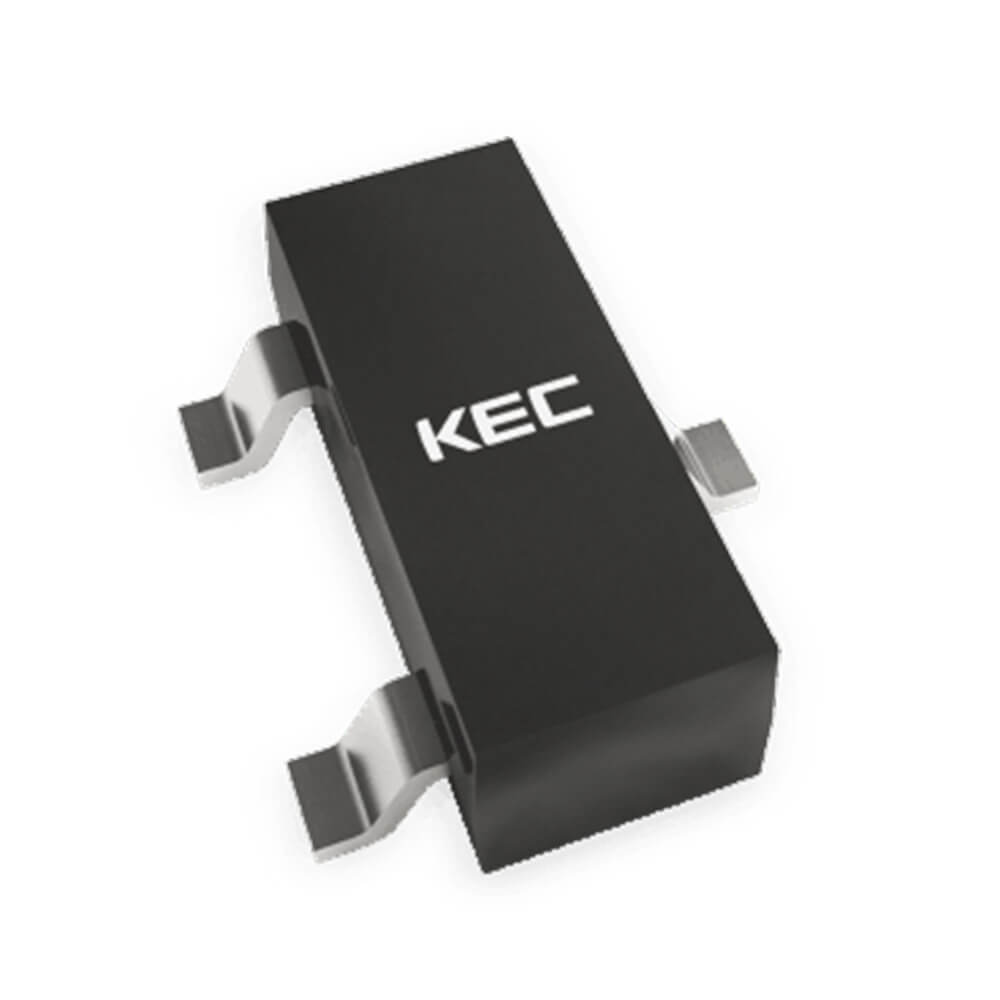

KEC Semiconductor güvencesi ile kullanıcıların beğenisine sunulan BAV99-RTK/P ürünü, silikon epitaksiyel diyot modülüdür. Yüksek hızlı anahtarlama için tasarlanmış olan bu diyot, SOT-23 paketinde kullanıcıların beğenisine sunulur. Kompakt boyutu ve yüzey montaj teknolojisine uygun olması sayesinde farklı PCB tiplerine kolayca entegre edilebilen BAV99-RTK/P ürünü, düşük kapasitansı ile dikkat çeker. -55°C ile 150°C ısı aralığında sorunsuz çalışabilen diyot modülü, maksimum 4 ns olan hızlı ters kurtarma süresiyle yüksek frekanslı uygulamalarda dahi üstün performans gösterir. RoHS uyumlu malzemelerden üretildiği için sinyal anahtarlama ve koruma devrelerinde kullanıma uygun olan BAV99-RTK/P ürünü, diyot arayışına hızlı, kompakt ve güvenilir bir çözüm sunacak niteliktedir. Sizin de projeleriniz için yeni bir diyot edinmeniz gerekiyorsa BAV99-RTK/P ürününü tercih edebilirsiniz.
Çift seri bağlı silikon epitaksiyel diyot olarak tasarlanan BAV99-RTK/P ürünü, elektronik devrelerde sinyalleri yönlendirmeye ve yüksek hızlı anahtarlamaya yarar. Üstelik 70V VR + 85V VRM değerleri ile orta voltajlı uygulamalarda stabil performans gösterir. Kısa süreli yüksek akımları tolere edebilecek nitelikte olan BAV99-RTK/P ürünü, aynı zamanda düşük kayıplı sinyal iletimi da sağlar. Ters kurtarma süresi ile hızlı anahtarlama yapabilen diyot modülü, ters sızıntı akım değeriyle enerji verimliliğinin artmasına olanak tanır. Dikkat çeken BAV99-RTK/P özellikleri arasında 350 mW güç dissipasyonu da yer alır. Sahip olduğu özellikler sayesinde yüksek frekanslı devrelerde dahi güvenle kullanılabilen BAV99-RTK/P ürünü, tüketici elektroniğinden telekomünikasyona, bilgisayar donanımlarından güç kaynaklarına kadar pek çok elektronik sistemde tercih edilebilir.
Güçlü bir diyot olarak tasarlanan BAV99-RTK/P ürününde ters voltaj 70V, tepe ters voltaj 85V, sürekli ileri akım değeri ise 200 mA'dır. IFM değeri 450 mA olan diyot modülü, 1A tepe dalgalı ileri akım üretir. IFSM olarak bilinen bu değer, 10 ms kare dalga koşullarında sağlanır. BAV99-RTK/P teknik özellikleri arasında en dikkat çekenlerden biri de termal dirençtir. 357oC olan maksimum termal direnç, diyot modülünün ani ısı değişimlerinden etkilenmesini önler. İleri voltaj değeri IF= 1mA iken 0.715V olan modülde, IF = 10mA iken voltaj değeri 0.855V, IF = 150 mA olduğunda ise 1.25V kadardır. Ters akım değeri 0.025 µA ila 50 µA arasında değişen modülde kapasitans ise maksimum 1.5 pF düzeyindedir. BAV99-RTK/P ürününün ters kurtarma süresi de maksimum 4 ns'tir. Kompakt paketi ile öne çıkan modülün paket boyutları 2.9x1.3x1 mm olup ağırlığı ise 0.008 gramdır.
Güçlü bir diyot olarak tasarlanan BAV99-RTK/P ürünü, yüzey montaj teknolojisine uygun olduğundan oldukça geniş bir kullanım alanına sahiptir. Genel olarak hızlı anahtarlamanın yanı sıra koruma gerektiren sistemlerde de kullanıma uygun olan BAV99-RTK/P, en sık güç kaynaklarında yer alır. Batarya şarj cihazları gibi DC-DC dönüştürücülerde kullanılan diyot modülü ters akım koruması sağlar. BAV99-RTK/P kullanımı bilgisayar donanımlarında da görülür. Örneğin, anakart devrelerindeki USB portlarında kullanılan diyot modülü, aşırı voltaja karşı koruma sağlar. BAV99-RTK/P ürününün diğer kullanım alanları ise şöyle sıralanabilir:
Dünyaca ünlü KEC Semiconductor markasının geniş ürün yelpazesinde yer alan BAV99-RTK/P ürünü, uygun düzeydeki fiyatı ile dikkat çeker. Başarılı diyot modülü, düşük kayıp, yüksek hızlı anahtarlama, kompakt tasarım, uyumluluk gibi özelliklerine kıyasla bütçe dostu bir çözüm sunar. BAV99-RTK/P fiyatı belirlenirken ürünün teknik özellikleri, performanslı, kullanım alanları ve montaj süreci dikkate alınır. Güney Kore merkezli KEC Semiconductor kalitesiyle kullanıcıların beğenisine sunulan BAV99-RTK/P ürününe Empa Store online mağazadan kolayca ulaşmak mümkündür. KEC Semiconductor'ın Türkiye temsilcileri arasında yer alan Empa Store, modüller, bileşenler, aksesuarlar ve kitlerden meydana gelen zengin ürün seçkisiyle dikkat çeker. Dolayısıyla BAV99-RTK/P satın alırken diğer ihtiyaçlarınız için ürünlere göz atabilirsiniz. Siz de hızlı anahtarlama + koruma için silikon epitaksiyel diyot edinmek istiyorsanız Empa Store aracılığı ile BAV99-RTK/P siparişi verebilirsiniz.
DATASHEET ve ürün hakkında detaylı bilgi almak için tıklayın.
