Anten Referans Kiti ANT7-T-M24LR04E STMicroelectronics

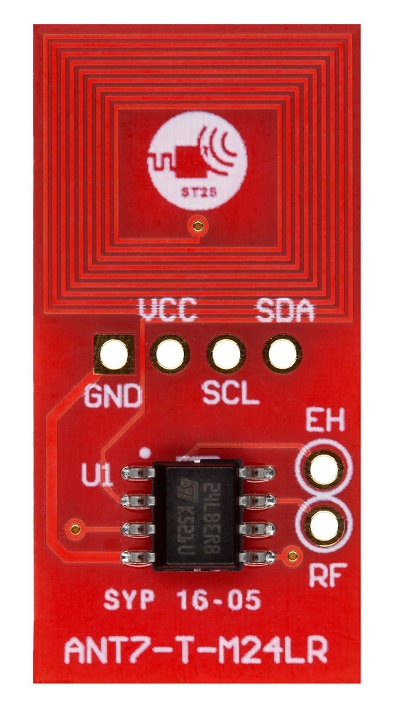

ANT7-T-M24LR04E; M24LR04E Dual Interface EEPROM için tasarlanmış 14 mm x 14 mm boyutlarında çift katmanlı anten referans kitidir.
ANT7-T-M24LR04E anten referans kiti; 14 mm x 14 mm, 13.56 MHz işlenmiş bir RF çift katmanlı antene ve bir I2C'ye bağlanmış M24LR04E-R çift arabirim EEPROM özelliğine sahip olup kullanıma hazır bir PCB'dir.
ANT7-T-M24LR04E demo kartı, sistem tasarımcılarının M24LR04E-R performansını ve yeteneklerini değerlendirmesini ve tasarımlarına başlamasını sağlar. Enerji toplama fonksiyonunu göstermek için, ANT7-T-M24LR04E, ST DEMO-CR95HF-A panosu ile birlikte kullanılabilir. ANT7-T-M24LR04E tasarımı ve Gerber dosyaları www.st.com adresinden indirilebilir.
Anten Referans Kiti ANT7-T-M24LR04E Genel Özellikleri
- M24LR04E-R çift arabirim EEPROM
- 14 mm x 14 mm, 13,56 MHz çift katmanlı eklenmiş anten
- I2C test noktaları
- Devam eden bir RF işlemini belirtmek için RF WIP / BUSY çıkışı (RF)
- Analog Enerji Çıkışı (Energy Harvesting)
