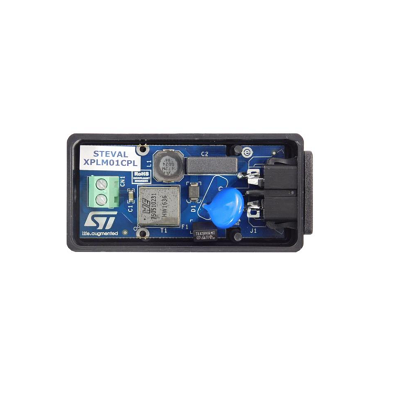

AC Bağlantı Kartı STEVAL-XPLM01CPL
STEVAL-XPLM01CPL, AC bağlantı ile güç hattı iletişimi için kullanılan bağlantı kartıdır.
Herhangi bir PLC vericisine/alıcısına basit iki telli bağlantı ve bir AC güç kablosu (2 pinli AC fiş, 8 dişi uç) için standart bir konnektör içerir.
STEVAL-XPLM01CPL, bir AC şebeke ağı üzerinden PLC haberleşme performansını test etmek için X-NUCLEO-PLM01A1 ile kolayca ara yüz oluşturulabilir.
Bağlantı devresinin frekans tepkisi, normal test koşulları altında herhangi bir dar bant PLC sinyaline uyacak kadar geniştir. Ancak, yalnızca ayarlama serisi indüktörü L1 değiştirilerek kolayca ayarlanabilir.
STEVAL-XPLM01CPL, bir osiloskop veya spektrum analizörü için izole edilmiş bir prob gibi ekipman kullanan veya rastgele bir fonksiyon üreticisinden bir sinyal enjekte etmek için laboratuvar ölçümleri için uygundur.
AC Bağlantı Kartı STEVAL-XPLM01CPL Genel Özellikleri
Güç hattı iletişimi (PLC) çözümüyle kullanıma uygun AC bağlantı devresi bulundurur.
Tam AC bağlantı özelliği eklemek için X-NUCLEO-PLM01A1 ile eşleştirilebilir.
CENELEC B'den D bandına aktarım için ayarlanmıştır.
Güvenli çalışma için izolasyon ve koruma sağlar.
PLC ölçümü ve testi için laboratuvar ekipmanlarının bağlantısı için uygundur.
