ST25DV Geliştirme Kiti ANT-1-6-ST25DV STMicroelectronics

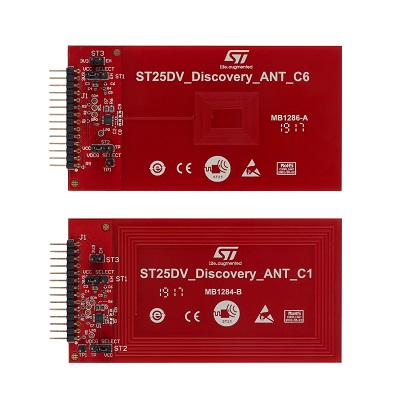

ST25DV geliştirme kiti ANT-1-6-ST25DV, 75 mm x 45 mm ve 22,5 mm x 18,5 mm boyutlarında STMicroelectronics tarafından geliştirilmiş anten referans kitidir. RF desenli bir antene ve bir I2C veri yoluna bağlı bir ST25DV04K Dual Interface EEPROM IC barındıran iki panel içeren kullanıma hazır kittir.
ANT-1-6-ST25DV anten referans kiti, sistem tasarımcılarının ST25DV04K performansını, yeteneklerini değerlendirmesini ve tasarımlarına başlamasını sağlar. Enerji toplama fonksiyonunu göstermek için, ANT-1-6-ST25DV, DEMO-CR95HF-A demo kartı ile birlikte kullanılabilir.
ANT-1-6-ST25DV PCB dosyaları www.st.com adresinden indirilebilir.
Kullanıma Hazır Baskılı Devre Kartı (PCB) Genel Özellikleri
- 45 mm x 75 mm (ST25DV_Discovery_ANT_C1) ve 18 mm x 24 mm (ST25DV_Discovery_ANT_C6), PCB üzerine kazınmış 13.56 MHz tek katmanlı endüktif anten
- ST25DV04K çift arabirim EEPROM
- ST25Dx_DISCOVERY_MBOARD konnektörü ile eşleştirme
- 10 nF kapasiteli filtreleme devresine sahip enerji çıkışı (VOUT)
Ürün hakkında daha fazla bilgi almak için tıklayın.
