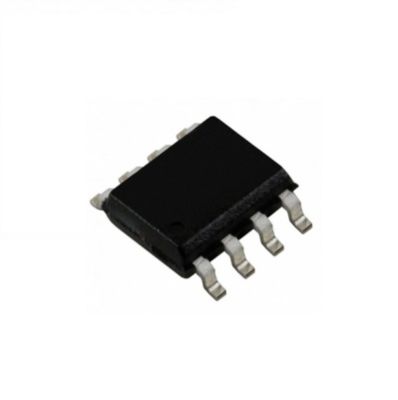

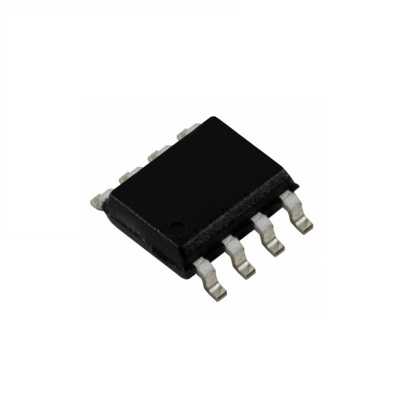

Düşük Güçte Çift Voltaj Karşılaştırıcı LM393DT STMicroelectronics
LM193, LM293 ve LM393 cihazları, özellikle geniş bir voltaj aralığında tek bir kaynaktan çalışmak üzere tasarlanmış iki bağımsız düşük voltaj karşılaştırıcısından oluşur. Ayrı güç kaynaklarından çalıştırma da mümkündür.
Bu karşılaştırıcılar aynı zamanda ortak mod giriş voltaj aralığının, tek bir güç kaynağı voltajından çalıştırılsa bile toprak içermesi bakımından benzersiz bir özelliğe sahiptir.
Düşük Güçte Çift Voltaj Karşılaştırıcı LM393DT Genel Özellikleri
- Geniş tek besleme voltajı aralığı veya çift besleme: 2 V - 36 V veya ± 1 V - ± 18 V
- Besleme geriliminden bağımsız olarak çok düşük besleme akımı (0,45 mA) (5 V'ta 1 mW / karşılaştırıcı)
- Düşük giriş öngerilim akımı: 20 nA tip.
- Düşük giriş ofset akımı: ± 3 nA tipi.
- Düşük giriş ofset gerilimi: ± 1 mV tip.
- Giriş ortak mod voltaj aralığı topraklama içerir
- Düşük çıkış doygunluk voltajı: 80 mV tip. (4 mA)
- Besleme gerilimine eşit diferansiyel giriş gerilimi aralığı
- TTL, DTL, ECL, MOS, CMOS uyumlu çıkışlar
- DFN8 2x2, MiniSO8, TSSOP8 ve SO8 paketlerinde mevcuttur.
LM393DT.PDF
