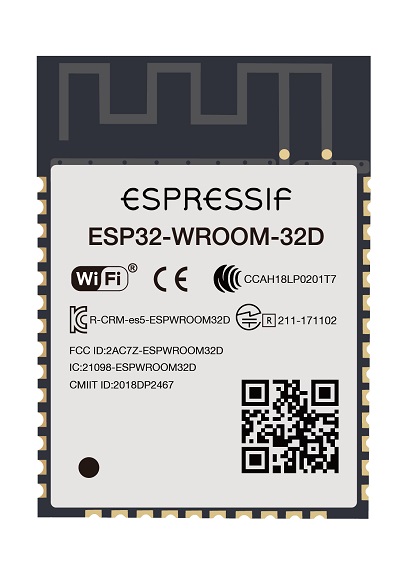

ESP32 Wi-Fi BLE Modülü ESP32-WROOM-32D (M113DH3200PH3Q0) Espressif
ESP32-WROOM-32D(M113DH3200PH3Q0)
ESP-WROOM-32D; güçlü ve jenerik bir Wi-Fi + BLE MCU modülüdür. (Wi-fi modül + ble modül + mcu modül)
Düşük güç algılayıcı ağlardan ses kodlama, müzik akışı, MP3 kod çözme gibi en zorlu görevlere kadar çok çeşitli uygulamalar için üretilmiştir. Gelişmiş güç yönetimi teknolojilerinin kullanılmasıyla, ESP32 farklı güç modları arasında geçiş yapabilir. Ürünün Türkiye distribütörü Empa Elektronik'tir.
Detaylı Teknik Özellikler
Modülün merkezinde, yongaların ESP32 serisine ait olan ESP32-D0WD yongası bulunur. Gömülü çip ölçeklenebilir ve uyarlanabilir olacak şekilde tasarlanmıştır. Bireysel olarak kontrol edilebilen iki CPU çekirdeği vardır ve CPU saat frekansı 80 MHz ile 240 MHz arasında ayarlanabilir. Dilerseniz CPU’yu kapatabilir ve çevre birimlerini eşiklerin değişmesi veya geçmesi için sürekli olarak izlemek adına düşük güçlü yardımcı işlemciden yararlanabilirsiniz. ESP32, kapasitif dokunmatik sensörler, Hall sensörleri, SD kart arayüzü, Ethernet, yüksek hızlı SPI, UART, I²S ve I²C’den oluşan zengin bir çevre birimi setine sahiptir.
Bluetooth, Bluetooth LE ve Wi-Fi entegrasyonu, geniş bir uygulama yelpazesinin hedef alınabilmesini ve modülün her yönden gelmesini sağlar: Wi-Fi kullanımı, geniş bir fiziksel menzile izin verir ve bir Wi-Fi üzerinden internete doğrudan bağlantı sağlar. Wi-Fi yönlendirici, Bluetooth kullanırken, kullanıcının telefona rahatça bağlanmasına veya algılanması için düşük enerjili işaretler yayınlamasına olanak tanır. ESP32 çipinin uyku akımı 5 AA’dan düşüktür ve bu durum pille çalışan ve giyilebilir elektronik uygulamalar için uygundur. Modül, en geniş fiziksel menzili sağlamak için antende 150 Mbps’ye kadar veri hızını ve antende 20 dBm çıkış gücünü destekler. Bu şekilde modül, endüstri lideri özellikler, elektronik entegrasyon, aralık, güç tüketimi ve bağlantı için en iyi performansı sunar.
ESP32 için seçilen işletim sistemi LwIP’li freeRTOS’tur; Donanım ivmesi ile TLS 1.2 de yerleşiktir. Havadan güvenli (şifreli) (OTA) yükseltme de desteklenir, böylece kullanıcılar ürünlerini piyasaya sürdükten sonra bile minimum maliyet ve eforla yükseltebilirler.
CPU ve Dahili Bellek
ESP32-D0WD, çift çekirdekli Xtensa® 32-bit LX6 MCU'ya sahiptir. Dahili hafıza şunları içerir:
• Önyükleme ve çekirdek işlevler için 448 KB ROM.
• Veri ve talimatlar için 520 KB yonga SRAM.
• RTC’de 8 KB SRAM (RTC HIZLI Bellek olarak adlandırılır) ve veri depolama için kullanılabilir; Derin uyku modundan RTC Önyüklemesi sırasında ana CPU tarafından erişilir.
• RTC’de 8 KB SRAM, buna RTC SLOW Bellek adı verilir ve Derin Uyku modunda ortak işlemci tarafından erişilebilir.
• 1 Kbit eFuse: Sistem için 256 bit kullanılır (MAC adresi ve yonga yapılandırması) ve kalan 768 bit, flash şifreleme ve yonga kimliği de dahil olmak üzere müşteri uygulamaları için ayrılmıştır.
Harici Flaş ve SRAM
ESP32 birden fazla harici QSPI flaşı ve SRAM yongasını destekler. ESP32 ayrıca, geliştiricilerin programlarını ve flash verilerini korumak için AES tabanlı donanım şifrelemesini / şifre çözme işlemlerini de destekler.
ESP32, harici QSPI flaşa ve SRAM’a yüksek hızlı önbelleklerle erişebilir.
• Harici flaş CPU talimatı hafıza alanına ve aynı anda salt okunur hafıza alanına eşlenebilir.
- Harici flaş CPU talimatı hafıza alanına eşlendiğinde, bir defada 11 MB + 248 KB’a kadar haritalanabilir. 3 MB + 248 KB’den fazla eşlenirse, CPU tarafından spekülatif okumalar nedeniyle önbellek performansının düşeceğini unutmayın.
- Harici flaş salt okunur veri belleği alanına eşlendiğinde, bir seferde 4 MB’a kadar haritalanabilir. 8 bit, 16 bit ve 32 bit okumalar desteklenir.
• Harici SRAM, CPU veri belleği alanına eşlenebilir. Bir seferde 4 MB’a kadar haritalanabilir. 8 bit, 16 bit ve 32 bit okur ve yazar desteklenir.
Kristal Osilatörler
Modül, 40 MHz kristal osilatör kullanır.
Temel Teknik Özellikler
Üretici: Espressif
Ürün Kategorisi: WiFi Modülleri (802.11)
Desteklenen Protokol: 802.11 b / g / n
Frekans: 2,4 GHz — 2,5 GHz
Veri Hızı: 150 Mb / s
Arayüz Türü: Seri
Çıkış Gücü: 20 dBm
Çalışma Besleme Gerilimi: 2,7 V — 3,6 V
Minimum Çalışma Sıcaklığı: — 40 C
Maksimum Çalışma Sıcaklığı: + 85 C
Boyutlar: 18 mm x 25,5 mm x 3,1 mm
Güvenlik: WPA, WPA2, WPA2-Enterprise, WPS
Seri: ESP32-WROOM
Marka: Espressif Sistemleri
Anten Bağlayıcı Tipi: PCB
Neme Duyarlı: Evet
Ürün Tipi: WiFi Modülleri
Fabrika Paketi Miktarı: 650
Alt kategori: Wireless ve RF Modülleri
ESP32-WROOM-32D.PDF
