Anten kullanmak zorunda kaldığınız projelerinizde, antenin doğru yerde olduğundan ve projede doğru bağlantılar kurulduğundan emin misiniz? Anten kullanacak kullanıcılar için oluşturduğumuz "Anten Tasarım Tavsiyeleri" yazımız tavsiye niteliğinde anten tiplerini ve kullanım notlarını içermektedir.
Bölüm 1 - Ana PCB Üzerinde Tavsiye Edilen Komponent Yerleşimi

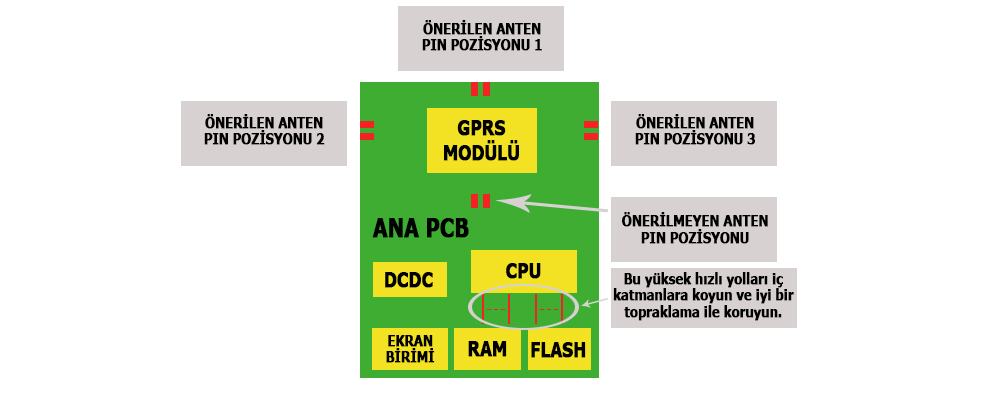

Şekil 1: İdeal Komponent Yerleşimi
1. Anten pinini ana PCB'nin kenarlarından birine koyun, PCB merkezine yerleştirmeyin.
2. Anteni CPU/FLASH/DCDC/DISPLAY FPC'den mümkün olduğunca uzağa yerleştirin. Antenin, CPU/FLASH/DCDC/DISPLAY konnektörünün farklı tarafına yerleştirilmesi tercih edilmelidir.
3. CPU ve SDRAM/FLASH arasındaki yüksek hızlı yolları mümkün olduğunca kısa tutun, iç katmanlara yerleştirin ve mümkün olduğunca toprakla koruyun.
4. CPU ve DISPLAY arasındaki yüksek hızlı yolları mümkün olduğunca kısa tutun, iç katmanlara yerleştirin ve mümkün olduğunca toprakla koruyun. Gerekirse yollara bazı EMI filteleri ekleyin.
5. CPU/FLASH/DCDC/DISPLAY ZIF'ini koruyucu kılıf içinde tutun.
Bölüm 2 - Gömülü GPRS Anteni
2.1 FPC Formlu PIFA anten

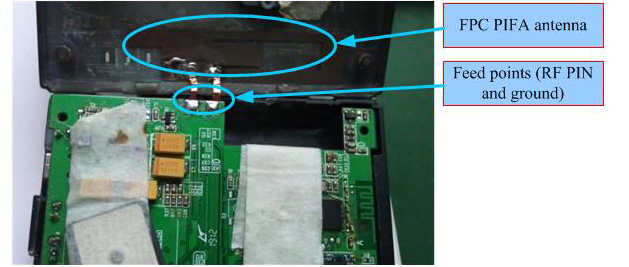

Şekil 2: Lehimlenmiş padler ve besleme noktaları ile FPC PIFA anten örneği

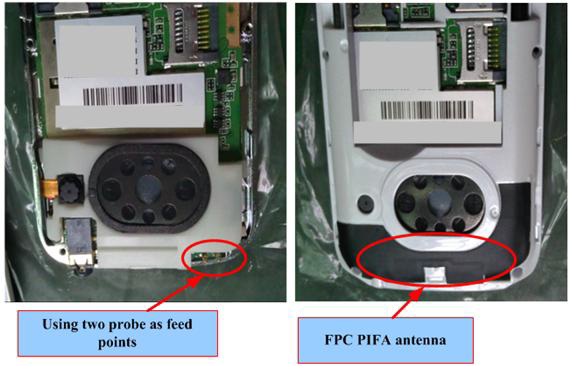

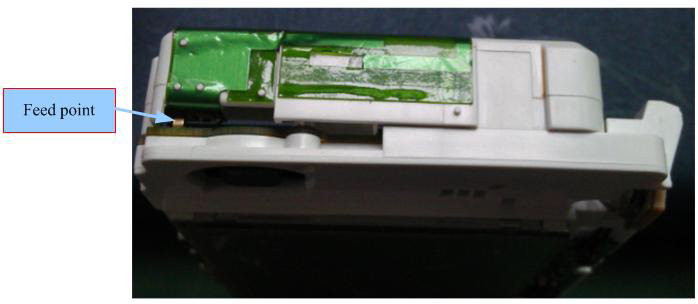

Şekil 3: Besleme noktası olarak spring prob kullanılan FPC PIFA anten örneği

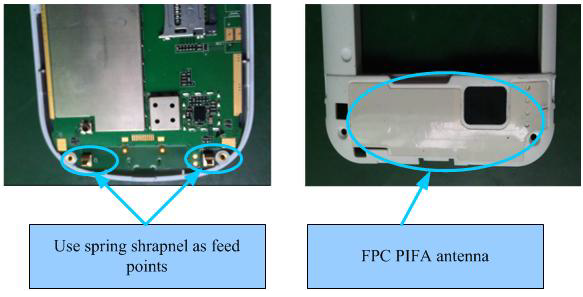

Şekil 4: Besleme noktası olarak spring şarapnel kullanılan FPC PIFA anten örneği
1. FPC PIFA anteni, özellikle PDA ve araç cihazı için yer tasarrufu sağlayan, kasaya yapıştırılabilir.
2. Anten ve ana PCB arasında en az 5mm mesafe garantilenmelidir.
3. Ana PCB'deki anten alanı altında toprak bakırı gereklidir.
4. Besleme noktaları yaylı problar, şarapnel, kaynak pedi olarak tasarlanabilir. Daha fazla güvenilirlik için, cihaz kasasının içinde bir miktar erimiş plastik bacak tasarlanabilir.
2.2 Plastik Braketli PIFA Anteni

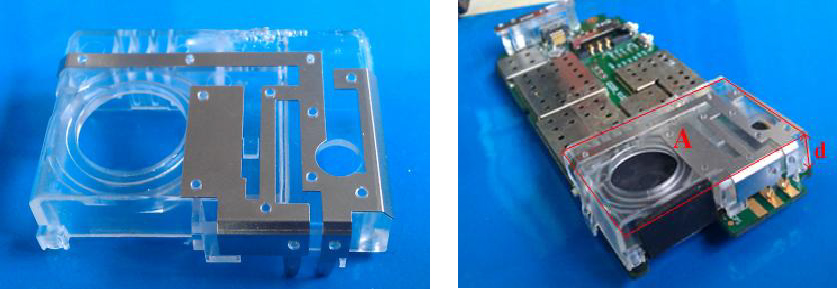

Şekil 5: Plastik Braketli PIFA anteni
1. Bu tip antenler, birisi RF pini için diğerleri (2'si) toprak olmak üzere 2 veya 3 pine ihtiyaç duyar.
2. Ana PCB'deki anten alanı altında toprak bakırı gereklidir.
3. Çift bant için anten proje alanı "A" 500mm2'den, yükseklik 7mm'den az olmamalıdır.
4. 4 bant için anten proje alanı "A" 600mm2'den, yükseklik 9mm'den az olmamalıdır.
2.3 MONOPOLE Anten
Şekil 6: FPC Monopole anten örneği

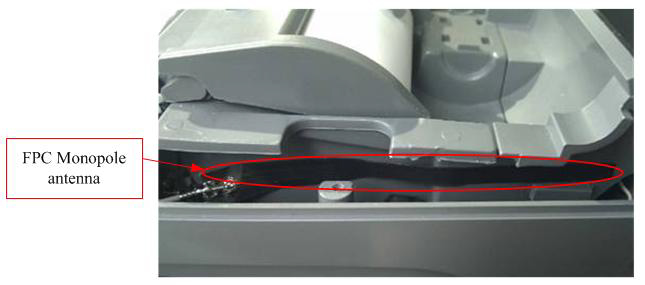

Şekil 7: Kılıf içerisine yapıştırılmış FPC Monopole anten örneği
Şekil 8: Plastik braketli monopole anten
1. Bu tip anten sadece bir besleme noktasına sahiptir.
2. Ana PCB'nin anteni altındaki tüm katmanlarda belirli bir boşluk alanı gereklidir.
3. Çift bantlı anten için, braketin yüksekliği 6 mm'den fazla ve PCB'deki boşluk alanı 360 milimetre kareden daha büyük olmalıdır. 4 bant için, yükseklik ve açıklık alanı sırasıyla 8 mm ve 400 milimetre karelik olmalıdır.
2.4 FPC Dipol Anten

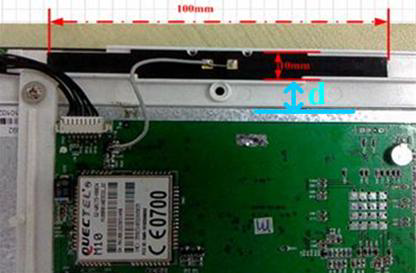

Şekil 9: FPC formlu dipole anten örneği
Ana PCB toprak yüzeyi ve antenin iç kenarı arasındaki mesafe 8mm'den fazla olmalıdır.
2.5 PCB Anten

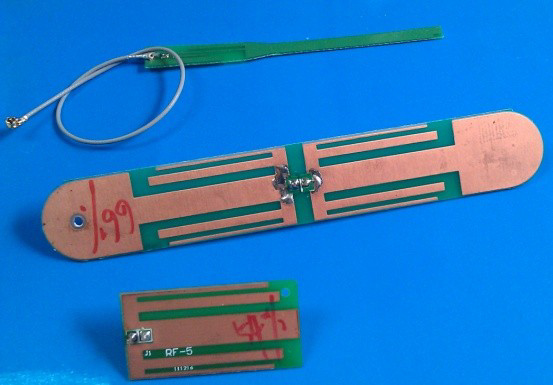

Şekil 10: PCB anten örneği

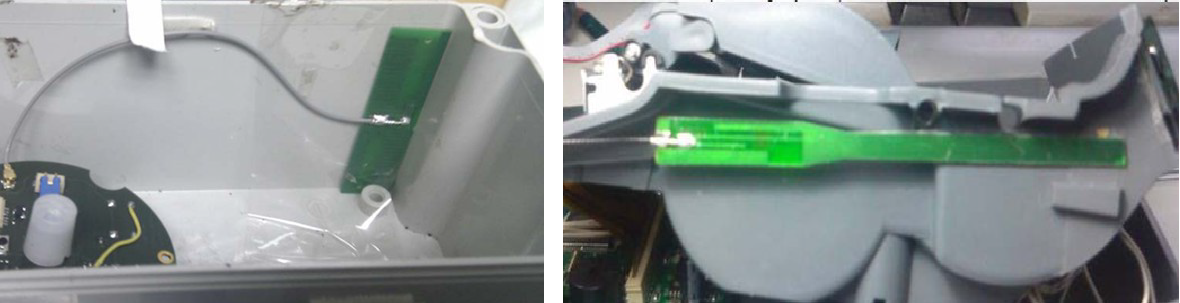

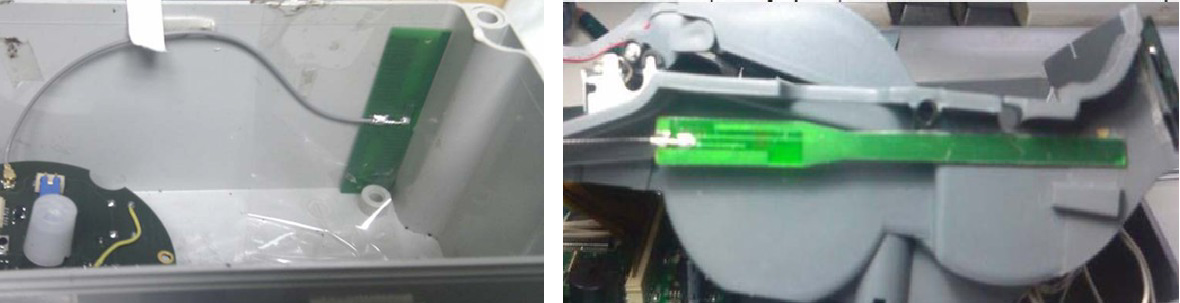

Şekil 11: Pratik uygulamalarda PCB anten kullanımı
1. Bu tip bir anten, plastik kutuya sabitlenebilir ve herhangi bir ana PCB alanına ihtiyaç duymaz. Anten uygun çentiğe monte edilirse daha iyi olacaktır.
2. Antenin etrafında metal malzeme olmamalıdır.
3. Anten, RF konektörü veya kaynak pedi ile bağlanabilir.
2.6 Seramik Çip Anteni

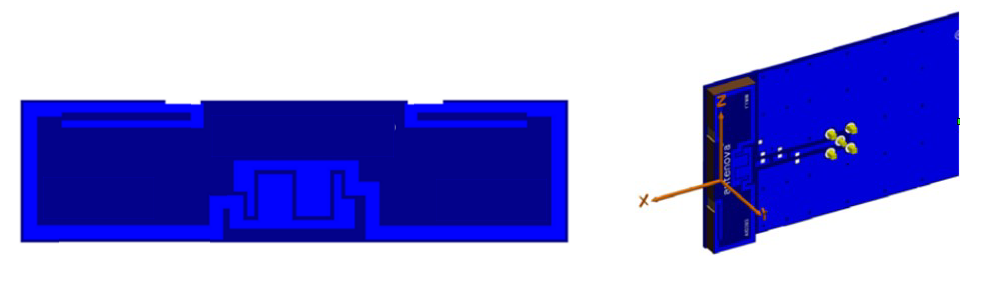

Şekil 12: Seramik çip anteni örneği
1. Bu tip bir anten yeterli ana PCB boyutuna ihtiyaç duyar.
2. Antenin altında metal malzeme olmamalıdır.
3. Bu tür bir anten, ana PCB'nin kenarına yerleştirilmeli ve SMT tipinde paketlenmelidir.
Bölüm 3 - Harici GPRS Anteni
3.1 Dipol Anten

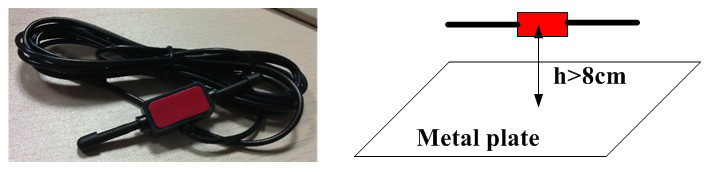

Şekil 13: Dipole anten örneği
1. Bu tip anten, plastik kutuya sabitlenebilir ve herhangi bir ana PCB alanına ihtiyaç duymaz.
2. Anten ve ana metal kart arasındaki yükseklik "h" 8cm'den fazla olmalıdır.
3. Kablonun uzunluğu mümkün olduğu kadar kısa olmalıdır.
4. Kablonun bakır kablo koruyucu ağı mümkün olduğunca yoğun olmalıdır. Sinyali korumak için kullanılan çevre bakır hatlarının miktarı 32'den az olmamalıdır.
3.2 Monopole Anten

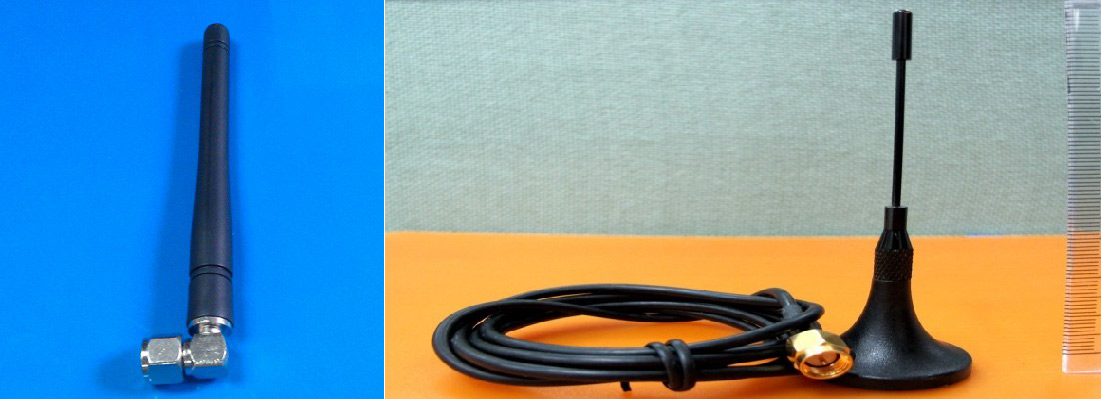

Şekil 14: Pratik monopole anten örnekleri
1. Antenin 200mm çevresinde başka metal uç olmamalıdır.
2. Kısa anten için VSWR, 4'ten az olmalıdır; uzun kabloya sahip araç için VSWR, 2'den az olmalıdır.
3. Kablonun uzunluğu mümkün olduğu kadar kısa olmalıdır.
4. Kablonun bakır kablo koruyucu ağı mümkün olduğunca yoğun olmalıdır. Sinyali korumak için kullanılan çevre bakır hatlarının miktarı 32'den az olmamalıdır.
Bölüm 4 - Gömülü GPS Anteni
4.1 RF Konnektörlü Gömülü GPS Anteni
Şekil 15: RF konnektörlü gömülü GPS anten örneği
1. Pratik uygulama sırasında anten radyasyon yüzeyini gökyüzüne bakacak şekilde yerleştirin.
2. Yakındaki metal parçanın yüksekliğinin anten radyasyon tarafının yüksekliğinden daha düşük olduğundan emin olun.
3. Kare şekli RHCP polarizasyonu, dikdörtgen şekli lineer polarizasyon için tercih edilir.
4. RF kablo hattını olabildiğince kısa tutun.
4.2 Lehim Pinli Gömülü GPS Patch Anteni

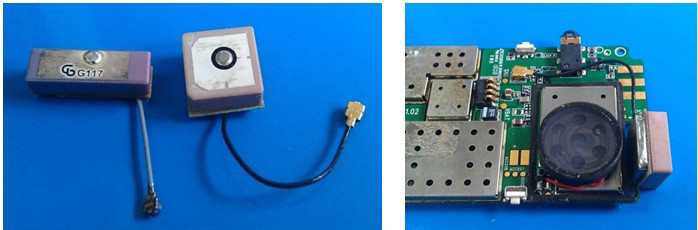

Şekil 16: Lehim pinli gömülü GPS patch anten örneği

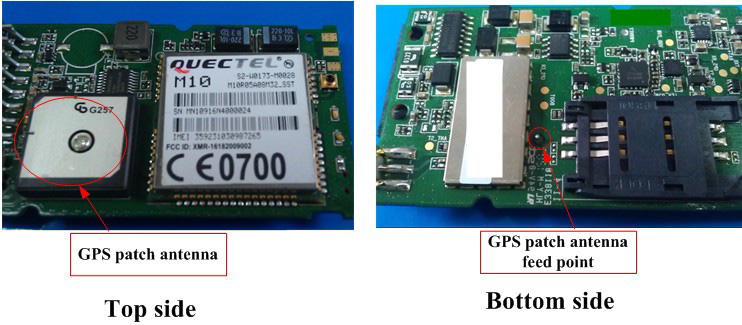

Şekil 17: Pratik uygulamalarda lehim pinli GPS patch anten örneği
1. Pratik uygulama sırasında anten radyasyon yüzeyini gökyüzüne bakacak şekilde yerleştirin.
2. Yakındaki metal parçanın yüksekliğinin anten radyasyon tarafının yüksekliğinden daha düşük olduğundan emin olun.
3. Kare şekli RHCP polarizasyonu, dikdörtgen şekli lineer polarizasyon için tercih edilir.
Bölüm 5 - Harici GPS Anteni

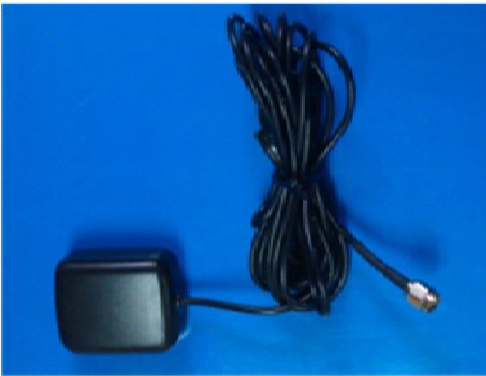

Şekil 18: Harici GPS anten örneği
1. Pratik uygulama sırasında anten radyasyon yüzeyini gökyüzüne bakacak şekilde yerleştirin.
2. Yakındaki metal parçanın yüksekliğinin anten radyasyon tarafının yüksekliğinden daha düşük olduğundan emin olun.
3. Kare şekli RHCP polarizasyonu, dikdörtgen şekli lineer polarizasyon için tercih edilir.
4. RF kablo hattını mümkün olduğunca kısa tutun.
** NOT: Bu yazı tavsiye niteliğinde yazılmıştır. Kaynak:
